ULTRAMID® A 216 Y10: Kelas PA66 yang Dimodifikasi Molibdenum Disulfida untuk Kinerja Seimbang

Dalam rangkaian besar plastik rekayasa, poliamida 66 (PA66) selalu memegang posisi penting.ULTRAMID® BASFseri berdiri sebagai salah satu lini produk paling representatif di bidang ini. Portofolio ULTRAMID® dibangun berdasarkan beragam polimer dasar – termasuk kopoliamida PA6, PA66, PA66/6, PA610, dan poliamida semi aromatik seperti PA6T/6 – dipadukan dengan teknologi modifikasi seperti tanpa penguat, diperkuat serat kaca, diisi mineral, dan kualitas diperkuat serat kaca panjang, menghasilkan solusi plastik rekayasa yang mencakup spektrum persyaratan kinerja yang luas. Diantaranya,ULTRAMID® A 216 Y10 – cetakan injeksi kelas PA66 yang dimodifikasi dengan pelumas molibdenum disulfida (MoS₂) – menonjol karena sifat pelumasannya yang sangat baik dan ketahanan aus, menjadikannya pilihan utama untuk berbagai komponen presisi.

1. Sifat Fisik Dasar: Data Keras di Balik Kinerja

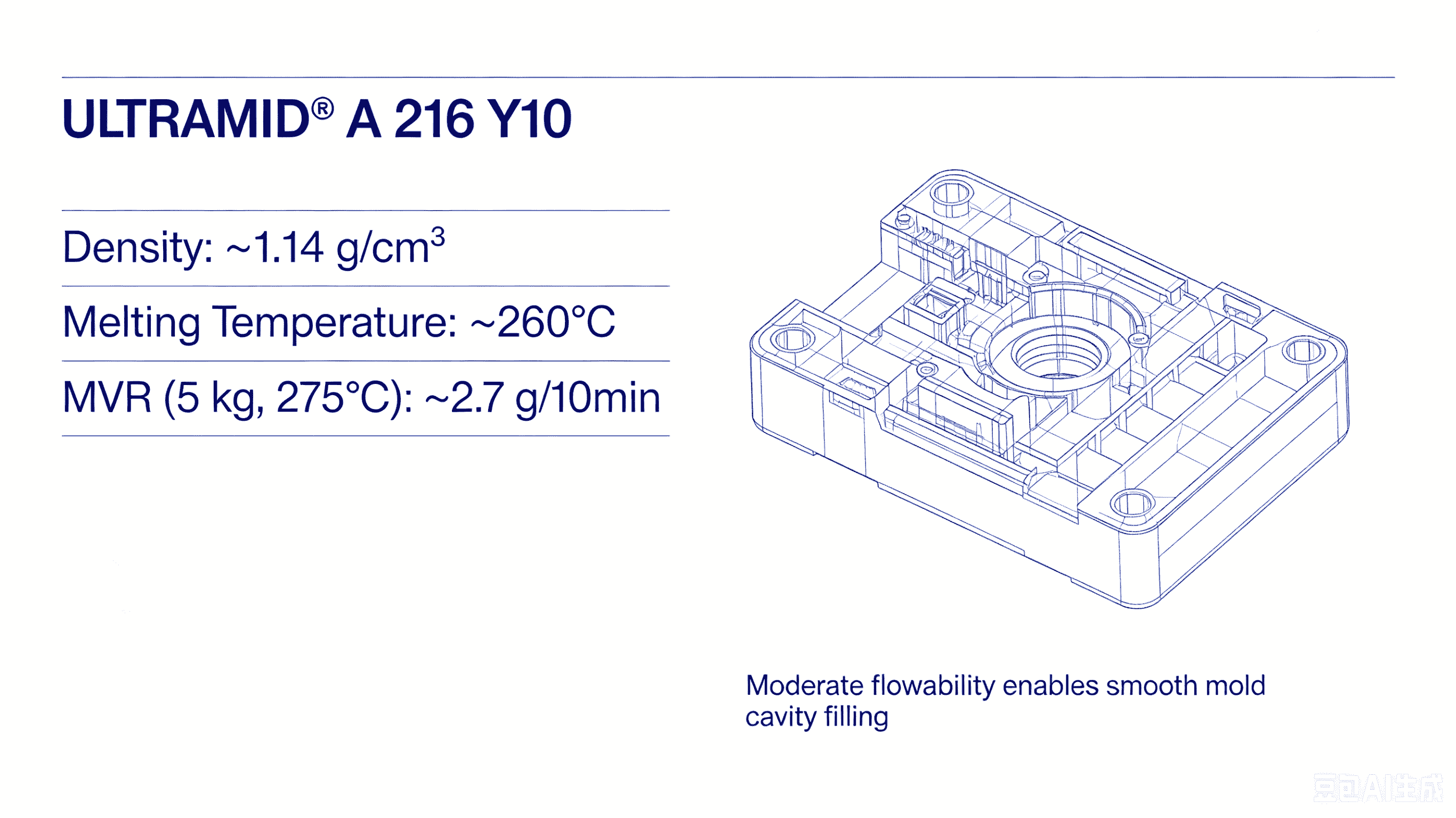

ULTRAMID® A 216 Y10merupakan resin PA66 yang mengandung pelumas molibdenum disulfida, disuplai dalam bentuk pelet dengan kemasan standar 25 kg per kantong. Massa jenisnya kira-kira 1,14 g/cm³, dan suhu lelehnya sekitar 260°C. Pada kondisi 275°C dan beban 5 kg, laju aliran lelehnya kira-kira 2,7 g/10 menit, menunjukkan kemampuan mengalir sedang yang memungkinkan pengisian rongga cetakan dengan lancar, sehingga cocok untuk pencetakan injeksi bagian berbentuk kompleks. Produk biasanya menampilkan tampilan abu-abu gelap.

2. Karakteristik Utama: Mengapa Sangat Dianggap?

Kekuatan dan Kekakuan Mekanik: Bahkan dalam keadaan tanpa perkuatan, ULTRAMID® A 216 Y10 menunjukkan kekuatan dan kekakuan mekanik yang tinggi. Modulus tariknya mencapai 2.900 MPa, kuat tarik 82 MPa, dan perpanjangan putus 60%. Angka-angka ini menunjukkan bahwa komponen yang terbuat dari bahan ini dapat menahan gaya dan beban eksternal yang besar dengan tetap menjaga stabilitas bentuk dan struktur dalam jangka panjang.

Kinerja Termal: PA66 sendiri memiliki titik leleh yang tinggi (sekitar 260°C), sehingga material ini memiliki ketahanan panas yang sangat baik. Suhu pelunakan Vicat-nya adalah 221°C, memungkinkan kinerja yang stabil dan ketahanan terhadap deformasi di lingkungan bersuhu tinggi.

Ketangguhan Temperatur Rendah: Tidak seperti kebanyakan material yang menjadi rapuh pada temperatur rendah, ULTRAMID® A 216 Y10 mempertahankan ketangguhan yang baik bahkan di lingkungan dingin. Kekuatan benturan Charpy pada suhu 23°C adalah 7 kJ/m², membuatnya bekerja sangat baik dalam aplikasi yang memerlukan ketahanan terhadap benturan suhu rendah atau di iklim dingin.

Ketahanan Kimia: Bahan ini menunjukkan ketahanan yang baik terhadap berbagai bahan kimia, termasuk minyak, bahan bakar, cairan hidrolik, cairan pendingin, zat pendingin, bahan pembersih, hidrokarbon alifatik dan aromatik. Ketahanan ini memastikan integritas dan masa pakai komponen di lingkungan kimia yang keras.

Sifat Listrik: Sebagai bahan isolasi yang sangat baik, ULTRAMID® A 216 Y10 menawarkan volume dan resistivitas permukaan yang tinggi, sehingga cocok untuk komponen isolasi listrik. Produk ini mencapai tingkat nyala api UL 94 V 2 pada ketebalan 1,6 mm dan 3,2 mm, sehingga memenuhi persyaratan keselamatan produk elektronik.

Gesekan Geser dan Ketahanan Aus: Berkat aditif pelumas molibdenum disulfida (MoS₂), grade ini menunjukkan koefisien gesekan yang rendah dan ketahanan aus yang sangat baik. Produk ini sangat cocok untuk bearing, roda gigi, penggeser, dan komponen lain yang memerlukan pengurangan gesekan dan keausan – membantu menurunkan kehilangan energi dan memperpanjang masa pakai komponen.

Stabilitas Dimensi: Dibandingkan dengan material PA66 lainnya, ULTRAMID® A 216 Y10 memiliki penyerapan kelembapan yang relatif rendah, dengan kerentanan yang lebih kecil terhadap perubahan dimensi yang disebabkan oleh fluktuasi kelembapan lingkungan. Hal ini membuatnya sangat berharga untuk komponen presisi seperti konektor pada peralatan elektronik dan listrik, yang memerlukan toleransi ketat.

3. Aplikasi Khas: Dari Otomotif hingga Elektronik

Dengan memanfaatkan sifat-sifat luar biasa di atas, ULTRAMID® A 216 Y10 dapat digunakan secara luas di berbagai sektor industri:

• Otomotif: Komponen transmisi tenaga, komponen periferal mesin, komponen bodi eksterior;

• Listrik & Elektronik: Konektor presisi, switchgear, komponen isolasi listrik;

• Mesin Industri: Roda gigi, bantalan, penggeser, dan komponen tahan aus lainnya.

4. Pedoman Pengolahan dan Penyimpanan

ULTRAMID® A 216 Y10 cocok untuk cetakan injeksi. Jika wadah penyimpanan telah dibuka, disarankan untuk mengeringkannya dengan udara panas pada suhu sekitar 80-85°C; pengeringan wajib dilakukan jika kadar air melebihi 0,2%. Suhu cetakan yang disarankan adalah sekitar 60-80°C. Bahan harus disimpan di tempat sejuk, kering, berventilasi baik, jauh dari sumber panas dan api terbuka, dengan suhu penyimpanan idealnya di bawah 50°C.

Kesimpulan

Singkatnya, ULTRAMID® A 216 Y10 adalah kelas PA66 yang seimbang dan ramah proses yang dimodifikasi dengan pelumas molibdenum disulfida (MoS₂). Teknologi ini tidak mengejar kinerja ekstrem pada satu properti saja, namun mencapai keseimbangan sempurna antara kekuatan mekanik, ketahanan panas, ketangguhan, ketahanan kimia, isolasi listrik, dan ketahanan aus pelumasan mandiri. Profil "serbaguna" ini menjadikannya pilihan yang andal dan bermanfaat bagi para insinyur dan profesional pengadaan ketika memilih bahan untuk komponen presisi.
